BMW 3er Touring E91 Radio Tausch 1 DIN oder Doppel DIN





Durch die Anschaffung eines neuen Autoradios wird das austauschen des BMW Touring Werksradios notwendig, ist der Touring Modell E91 von 2005-2012 mit dem BMW Business Radio bestückt können sowohl 1 DIN Radios wie auch Doppel DIN Geräte verbaut werden. Beim ersten sondieren wird festgestellt das ein neues Radio nicht einfach so eins zu eins in das Armaturenbrett passen wird. Die Frage welchen Einbaurahmen, Anschlusskabel und Radiozubehör benötige ich?

Den passenden Einbaurahmen gibt es sowohl für ein 1 DIN Autoradio aber auch ein Doppel DIN Gerät kann im Armaturenbrett mit wenigen Kniffen verbaut werden. Zu beachten ist aber auch das durch das Entfernen des Werksradios einige Funktionen wegfallen je nach Ausstattung des Touring Modelles.

Hat das Modell ein PDC System (Einbarkhilfe) vorne und hinten wird der Ton nicht ohne zusätzliche Adapter beim Einparken wiedergeben auch das Zündplus einfache abschalten des Radios mit Abzug des Zündschlüssels entfällt da das Fahrzeug ein CAN BUS System hat. Die Technik von Autoradio und Soundsystemen in modernen Fahrzeugen ist umfangreich mit der richtigen Kombination von Adaptern und Einbaurahmen können aber die meisten Funktionen auch mit Fremdradios wieder hergestellt werden.

Eine Anleitung für den Ausbau des Werksradios findet man unter Autoradio Tausch BMW 3er 2006 – 2010. Ist das Werksradio entfernt und das Gerät herausgenommen sieht man sofort die unterschiedlichen Anschlüsse am neuen Autoradio und im BMW Touring Fahrzeugschacht.

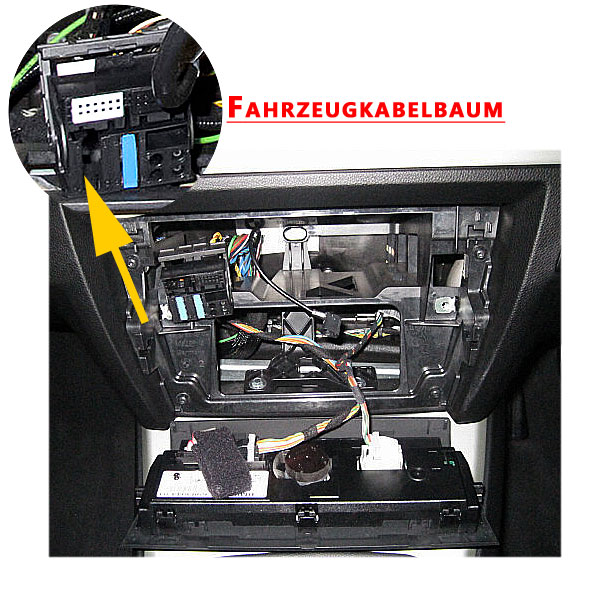

BMW-3er-Touring-E91-Kabelbaum-Fahrzeugschacht

Im Lieferumfang des neuen Autoradios ist ein Blechkasten und ein Kabelbaum der am Ende nur beiden ISO Enden hat und die passen nicht automatisch zu dem Kabelbaum in den BMW Touring der eine andere Form hat. Der ist viereckig und größer und hat wesentlich mehr Steckpins als die beiden ISO Ende am neuen Autoradio. Zusätzlich müssen noch ein Antennenadapter und eine Radioblende her damit das neue Autoradio überhaupt einen Halt im Armaturenbrett findet.

Welche Kabel werden benötigt, es muss ein Autoradio Anschlusskabel her der die Verbindung zwischen dem Fahrzeugstecker im BMW Touring und dem Kabelbaum des Autoradios herstellt. Ein zweiter Punkt der auffällt, der BMW Touring hat auch noch einen speziellen Fakra Antennenschluss für dem auch ein Antennenadapter benötigt wird.

Eine komplette Plug und Play Lösung in der Form eines BMW Autoradio Einbauset in dem alles konfiguriert ist die bessere Lösung.

Das richtige Einbauset zu finden ist von den Funktionen des Fahrzeugmodells abhängig und welche man nach dem Tausch zu einem Fremdradio beibehalten möchte.

Diese Sets sind geeignet für BMW E91 Touring ohne Navigationssystem und mit der Ausstattung BMW Business Professional Radio. Relativ einfach ist der Austausch zu einem1 DIN Gerät hier ist zu beachten ob das Fahrzeug eine Lenkradfernbedienung hat oder mit Einparkhilfe PDC ausgestattet ist. Diese lassen sich mit Adapter für Lenkradfernbedienung wiederherstellen.

Radioblende-mit-Antennenadapter-und-Kabel-für-BMW-Touring-E91 Radioblende-2DIN-mit-Antennenadapter-und-Kabel-für-BMW-Touring-E91



Bei Umbau zu Doppel DIN Geräten sollte beachtet werden das Fahrzeuge mit Sitzheizung nach dem Tausch zu einem Fremdradio ein zusätzliches Steuerungsmodul für die Sitzheizung benötigen. Zudem muss die Steuerung der 6 Tasten unter der Klimakontrolle in den Aschenbecher verlegt werden das ist alles in einem Zusatzmodul enthalten da wird der Aschenbecher einfach getauscht.

Umbau-von-1-DIN-auf-Doppel-DIN

BMW-E91-Steuerungsmodull-für-Klimaelektronik

Externes Modul um die Bedienknöpfe in den Aschenbecher zu verlegen für Fahrzeuge mit Sitzheizung

BMW-E91-Sitzheizung-oder-Climatronic

Nur für Modelle mit Climatronik ohne Werksnavigation und ohne Sitzheizung mit Lenkradfernbedienung und BMW Business Professional Radio ein Einbauset mit Adapter für Lenkradfernbedienung für 2DIN. Bei diesen Sets wird auch das Zündplus hergestellt, in dem BMW Touring ist ein CAN BUS System integriert und deshalb hat er kein geschaltetes Zündplus. Der Nachteil, wenn ein Fremdradio eingebaut wird und die Zündschlüssel werden abgezogen, geht das Fremdradio nicht aus, es muss manuell am Einschaltknopf des Radios abgeschalten werden sonst wird weiter Strom der Batterie verbraucht. Das set für 1DIN kann auch in Fahrzeugen mit Sitzheizung verwendet werden.

2DIN-Radioblende-mit-Lenkradfernbedienung-und-Kabel-für-BMW-Touring-E91 Adapter-Lenkradfernbedienung-1-DIN-Radioblende-BMW-3er-Touring-E91

BMW Touring mit Multifunktionslenkrad und extra Funktionen

Bei Fahrzeugen mit Einparkhilfe wird nach den Tausch des Werksradios kein Ton über die Lautsprecher wiedergegeben das kann auch mit einem Adapter der gleichzeitig die Lenkradfernbedienung wiederherstellt wiedergegeben werden. Dazu gibt es auch eine zweite Variante die ein Warnsignal für Motorölstand, Sicherheitsgurt, Türöffner und Scheibenwischerflüssigkeit gibt.

Adapter-für-Lenkradfernbedienung-und-PDC-Warnsignal-für-BMW-E91-Touring Adapter-Lenkradfernbedienung-PDC-und-Warnsignale.BMW-3er-Touring-E91
