Mercedes C-200 Radio ausbauen Anleitung

Mercedes C-200 Radio ausbauen Anleitung

Mercedes C-200: Mercedes 1DIN Radio tauschen!

Beim Mercedes C-Klasse 200 ab 2000 - 2004 ist der Radiowechsel kein Problem. Man braucht natürlich einen entsprechenden Adapter sowie eine Mercedes Radioblende. USB-Sticks bzw. MP3-Player anschließen kann man auch mit AUX? Aber mit dem neuen Radio können alle modernen Quellen genutzt werden.
  • Installationszeit: Zirka 30 Minuten eine Werkstatt wird nicht benötigt!
  • Ausbauwerkzeug:  Schlitzschraubendreher, Torx-Schraubendreher!
  [caption id="attachment_2154" align="alignnone" width="600"]C-200-front-radio_1 Mercedes-C200-Radio-Armaturenbrett[/caption]
  • In Mercedes C-200 können zwei Versionen mit passenden Autoradio Blenden Sets eingebaut werden, Doppel DIN und 1 DIN Radios!
  • Vorab sind einige Schritte zum entfernen des Werksradios Notwendig.
  • Das Werksradio ist unter der großen Abdeckblende in der Mittelkonsole verbaut um es zu entfernen muss diese Konsole abmontiert werden.
mercedes-C-200-armaturenbrett-konsole-radio
  • Die Lüftung oberhalb der Konsole muss demontiert werden.
  • Dazu verwendet man einen kleinen Schlitz Schrauber, die Lüftungsklappen sind geclipst, das muss entriegelt werden damit man die Klappen in einen größeren Radios bewegen kann.
  • darunter befinden sich rechts und links zwei Torx-Schrauben die gelöst werden müssen. die ganze Lüftungseinheit kann dann entfernt werden. Es muss nur ein Kabelstecker gelöst werden.
  • Pro Klappe sind es drei Klipse!

Lüftung4
Lüftungsgebläse Entriegelungs Clipse
Lüftung5
Merzedes C 200 vordere Lüftung ausbauen

  • Darunter befinden sich rechts und links zwei Torx-Schrauben die gelöst werden müssen.

Lüftung6
C200 Lüftung Torxschrauben position

  • Die ganze Lüftungseinheit kann dann entfernt werden. Es muss nur ein Kabelstecker gelöst werden.
Lüftung-C-180
  • Aschenbecher Einheit entfernen! Der wird mit zwei Klipsen unterhalb rechts und links des Aschenbechers entriegelt, dazu sollte man auch die Abdeckung um den Schalthebel entfernen damit geht es wesentlich leichter!
  Zigarettenanzünder_raus
  • Diese Abdeckung ist ebenfals geclipst es empfiehlt sich ein Kunstoffhebel für die Abdeckungen!
  C-200-Schaltung-Abdeckung
  • Die gleiche Prozedur gilt für die Abdeckung der Mittelkonsole um das Radio! Auch hier vorsichtig und mit Kunsthebel die Abdeckung entfernen! Auf der Rückseite die Stecker zur Klimakontrolle abstecken! Das Werksradio kann dann entfernt werden es ist verschraubt!

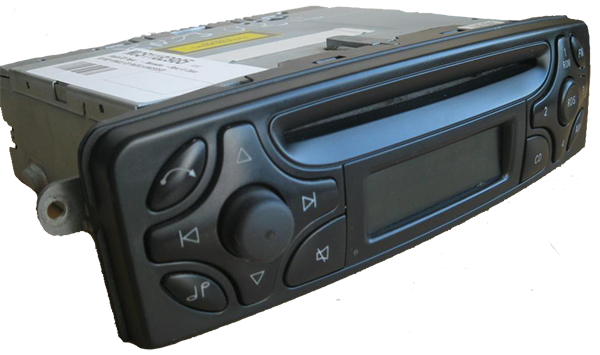

C-200-radio-CD
Mercedes C-200 CD Radio

  •  An der Rückseite des Radios den Fahrzeugstecker ISO und das Antennenkabel abziehen!
  C-180-Mittelkonsole-ausgebaut
  •  Jetzt ist der Schacht frei für den Einbau eines neuen Radios!
C-180-Mittelkonsole-radio-einbauen
Radioeinbaurahmen einbauen

  • Um ein neues Radio einzubauen benötigt man einen kompletten Radioeinbausatz, mit Adaptern und Radioblende
  • Im Schacht ist ein Antennenadapter mit ISO-Anschluss, für die meisten modernen Radios benötigt man dann einen ISO zu DIN Antennenadapter
  • Der Radioeinbausatz wird an den selben Stellen wieder angeschraubt, und die Abdeckblende geht wieder über den Einbausatz drüber!
    Mercedes Autoradio Einbauset für den Einbau von 1 DIN Radios
61350-neu-set
Mercedes-Benz C200 Autoradio Einbauset 1 DIN mit Fach
Mercedes Radioblendensatz für den Einbau von Doppel DIN Radios 63054-neu-set   Antenne: Im Mercedes 200 C-Klasse  ist ein Antennenkabel mit ISO-Anschluss drin dazu braucht man einen Antennenadapter zum Beispiel von ISO auf DIN. Die meisten neuen Autoradios haben den DIN Antennenanschluss. DINEU
